Python 解釋 matplotlib 套件的 add_subplot

在使用 matplotlib 套件繪製圖表時有一段程式碼是 add_subplot：


import matplotlib
from matplotlib import pyplot as plt

fig = plt.figure(figsize=(10, 8)) # 設定圖片大小
ax = fig.add_subplot(111)

plt.show()

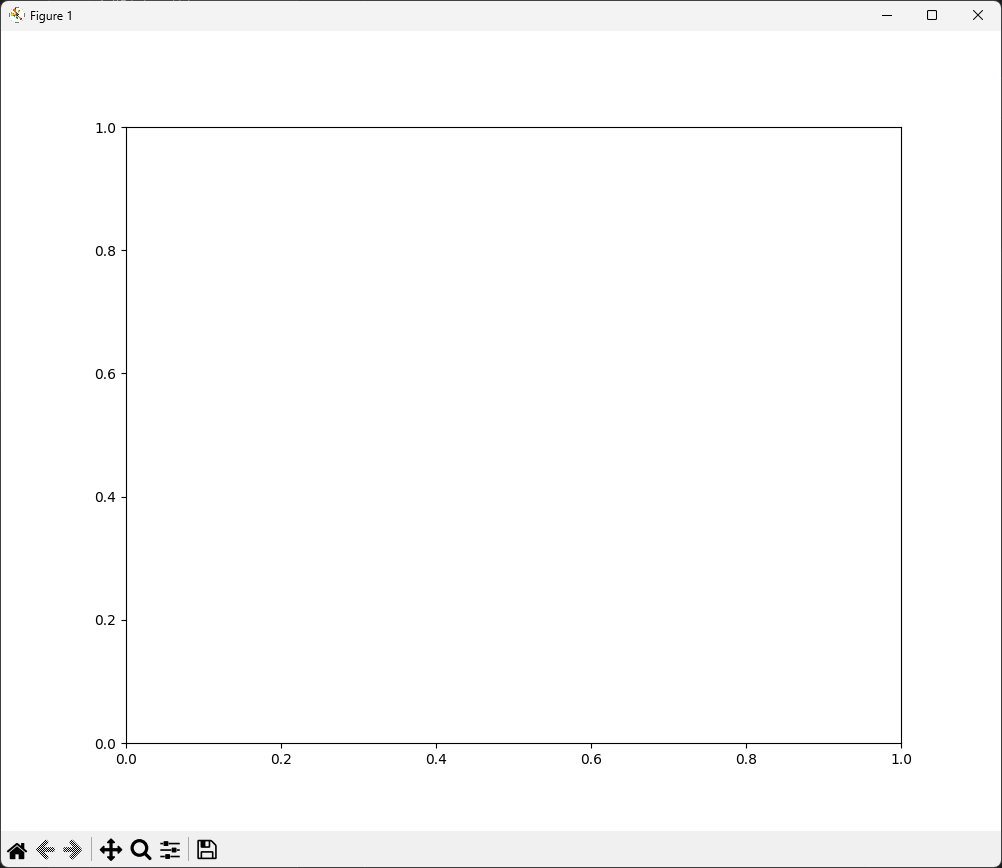

執行結果：

那 add_subplot 傳入的 111 參數是什麼意思呢？

第一個數字代表垂直方向的圖片數量，第二個數字代表水平方向的圖片數量，第三個數字代表顯示的位置。

範例：121
垂直方向有 1 張圖片，水平方向有 2 張圖片，圖片在第 1 個位置

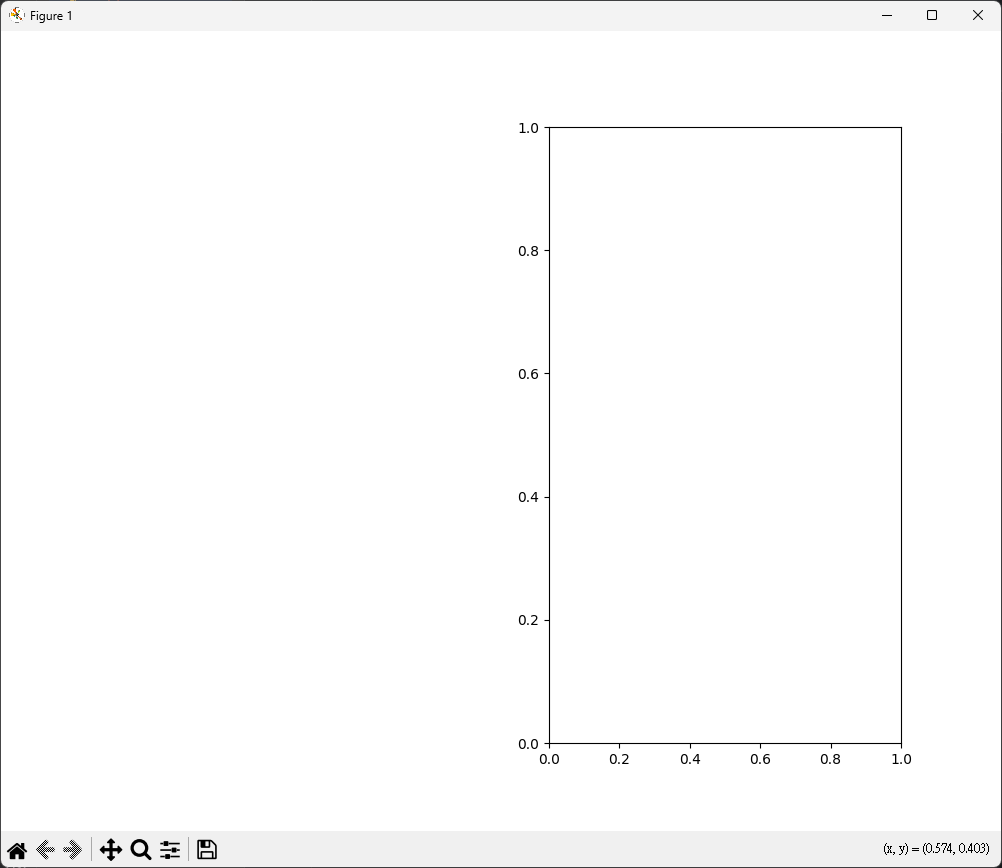

範例：122
垂直方向有 1 張圖片，水平方向有 2 張圖片，圖片在第 2 個位置

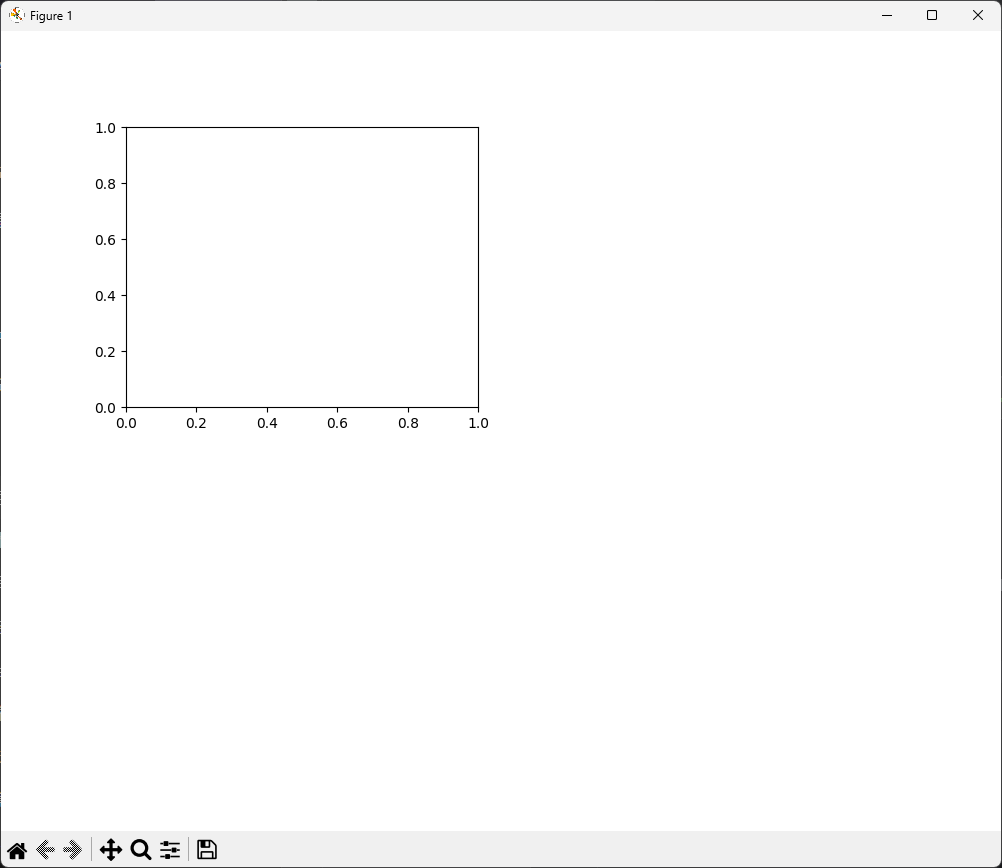

範例：221
垂直方向有 2 張圖片，水平方向有 2 張圖片，圖片在第 1 個位置

範例：224
垂直方向有 2 張圖片，水平方向有 2 張圖片，圖片在第 4 個位置
